蝸輪蝸桿蝶閥

所屬類別：渦輪蝶閥
產品型號：d341x
發布時間：2013-12-23
瀏覽次數：4142
聯系電話：0577-67983731
在線 QQ：

蝸輪蝸桿蝶閥系我公司最新研制的法蘭蝶閥，主要適用于水廠、電廠、鋼廠冶煉、造紙、化工、飲食等系統供排水用，尤為適用自來水管路上作為調節流量設備使用。

D341X系列蝸輪法蘭蝶閥適于冶金、化工電力和市政工程及水廠等介質為水、油品等管道上。軟密封蝶閥起切斷流體和調節介質流量等作用。D341X蝶閥的特點：1、該蝶閥設計結構新穎，整體尺寸小，重量輕。2、蝶板采用雙偏心，啟閉迅速，操作輕便省力。3、蝶板采用雙偏心，使蝶板與密封圈間無滑動磨擦，密封面耐磨損使用壽命長，密封可靠，易調整。

D341X蝸輪蝸桿蝶閥的工作原理：

通過旋轉蝶閥渦輪執行機構上的手輪，帶動閥桿蝶板在90度范圍內自由旋轉，使蝶閥處于開啟或關閉狀態，達到連通或切斷介質的目的。

制造標準	GB12238-89	法蘭標準	GB/T17241.6、GB/T9113.1
結構長度標準	GB12221-89	檢驗標準	GB/T13927-92

蝸輪蝸桿蝶閥D341X的主要性能規范：

型號	公稱壓力PN	殼體試驗壓力	密封試驗壓力	工作溫度	適用介質
D341X-6	0.6 MPa	0.9 MPa	0.66 MPa	≤80℃	水、油品
D341X-10	1.0 MPa	1.5 MPa	1.1 MPa	≤80℃	水、油品

D341X蝸輪蝸桿蝶閥的主要零件材質：

零件名稱	閥體、蝶板	閥桿	閥座	密封圈	填料
材料	灰鑄鐵球墨鑄鐵鑄鋼不銹鋼鎳鉻鑄鐵	中碳鋼不銹鋼（2Cr13） 1Cr18Ni9Ti	銅合金、不銹鋼	丁腈橡膠乙丙橡膠聚四氟乙烯氟橡膠	柔性石墨

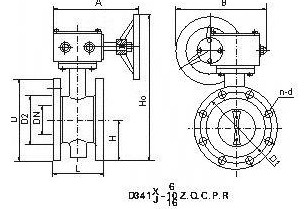

D341X蝸輪蝸桿蝶閥的主要連接尺寸：

蝸輪蝸桿蝶閥

公稱通徑 DN（mm）	L		H1	H	0.6MPa				1.0MPa
公稱通徑 DN（mm）	短系列	長系列	H1	H	D	D1	D2	n-d	D	D1	D2	n-d
100	127	127	120	240	210	170	144	4-19	220	180	144	8-19
125	140	140	130	270	240	200	174	8-19	250	210	174	8-19
150	140	140	150	300	265	225	199	8-19	285	240	199	8-23
200	152	152	180	330	320	280	254	8-19	340	295	254	8-23
250	165	250	220	400	375	335	309	12-19	395	350	309	12-23
300	178	270	220	410	440	395	363	12-23	445	400	363	12-23
350	190	290	270	460	490	445	413	12-23	505	460	413	16-23
400	216	310	290	510	540	495	463	16-23	565	515	463	16-28
450	222	330	320	560	595	550	518	16-23	615	565	518	20-28
500	229	350	360	590	645	600	568	20-23	670	620	568	20-28
600	267	390	390	660	755	705	667	20-26	780	725	667	20-31
700	292	430	460	780	860	810	772	24-26	895	840	772	24-31
800	318	470	530	850	975	920	878	24-31	1015	950	878	24-34
900	330	510	570	920	1075	1020	978	24-31	1115	1050	978	28-34
1000	410	550	630	990	1175	1120	1078	28-31	1230	1160	1078	28-37
1200	470	630	750	1115	1405	1340	1295	32-34	1455	1380	1295	32-40
1400	530	710	850	1228	1630	1560	1510	36-37	1675	1590	1510	36-43
1600	600	790	990	1340	1830	1760	1710	40-37	1915	1820	1710	40-49
1800	670	870	1100	1570	2045	1970	1918	44-40	2115	2020	1920	44-49
2000	760	950	1210	1680	2265	2180	2125	48-43	2325	2230	2130	48-49

歡迎您訪問我們的網站，蝸輪蝸桿蝶閥型號，蝸輪蝸桿蝶閥價格，說明書，實物圖，蝸輪蝸桿蝶閥規格等，請來電來函！我們將竭誠為您提供更優質的服務，您的滿意，是雙德人永恒的追求！
