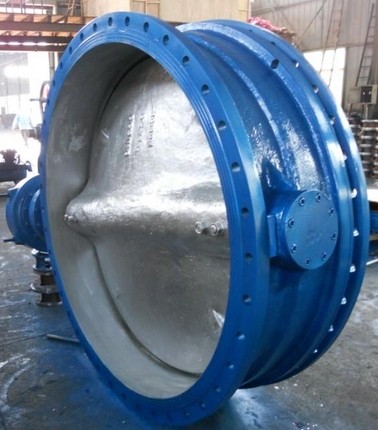

法蘭伸縮蝶閥
- 所屬類別：伸縮蝶閥
- 產品型號：d343h
- 發布時間：2013-11-20
- 瀏覽次數：3601
- 聯系電話：0577-67983731
- 在 線 QQ：
法蘭伸縮蝶閥概述
手動伸縮蝶閥適用于溫度≤80℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能。
法蘭伸縮蝶閥特點
1、設計新穎、合理、結構獨特、重量輕、操作方便、啟閉迅速；
2、伸縮蝶閥除了能作調節和截流作用、補償管道溫差所產生的熱脹冷縮功能外，還能為安裝更換、維修閥門提供方便。
3、密封部位可調節更換、密封性能可靠等特點。
法蘭伸縮蝶閥主要技術參數
|
公稱通徑 |
DN（mm） |
50～2000 |
||
|
公稱壓力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
|
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
|
|
適用溫度 |
≤80℃ |
|||
|
適用介質 |
空氣、水、蒸氣、煤氣、油品等。 |
|||
|
驅動形式 |
手動、蝸桿蝸輪傳動、氣傳動、電傳動。 |
|||
零件名稱
材料
閥體
鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板
鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
密封圈
橡膠、聚四氟、聚內脂、不銹鋼
閥桿
2Cr13、不銹鋼、鉻鉬鋼
伸縮管
鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼
填料
柔性石墨

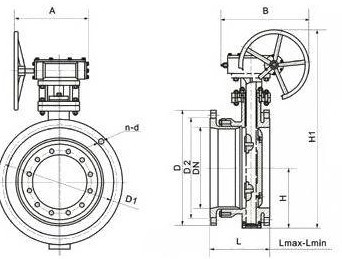

法蘭伸縮蝶閥主要連接及外形尺寸
|
公稱通徑 |
外形尺寸(參考值) |
法蘭尺寸和螺栓孔尺寸(標準值) |
||||||||||
|
H |
H1 |
最大長度 |
最小長度 |
設計長度 |
A |
B |
0.6MPa |
|||||
|
mm |
in |
D |
D1 |
D2 |
n-d |
|||||||
|
50 |
2 |
80 |
309 |
164 |
138 |
151 |
180 |
200 |
140 |
110 |
88 |
4-14 |
|
65 |
21/2 |
95 |
337 |
190 |
154 |
172 |
180 |
200 |
160 |
130 |
108 |
4-14 |
|
80 |
3 |
98 |
347 |
198 |
166 |
182 |
180 |
200 |
190 |
150 |
124 |
4-18 |
|
100 |
4 |
114 |
373 |
228 |
188 |
208 |
180 |
200 |
210 |
170 |
144 |
4-18 |
|
125 |
5 |
128 |
405 |
240 |
204 |
550 |
180 |
200 |
240 |
200 |
174 |
8-18 |
|
150 |
6 |
139 |
440 |
246 |
206 |
226 |
270 |
280 |
265 |
225 |
199 |
8-18 |
|
200 |
8 |
174 |
612 |
265 |
219 |
242 |
400 |
425 |
320 |
280 |
254 |
8-18 |
|
250 |
10 |
215 |
693 |
295 |
240 |
267 |
400 |
425 |
375 |
335 |
309 |
12-18 |
|
300 |
12 |
245 |
747 |
308 |
265 |
282 |
450 |
560 |
440 |
395 |
363 |
12-22 |
|
350 |
14 |
270 |
802 |
327 |
272 |
300 |
450 |
560 |
490 |
445 |
413 |
12-22 |
|
400 |
16 |
305 |
991 |
368 |
308 |
338 |
535 |
580 |
540 |
495 |
163 |
16-22 |
|
450 |
18 |
325 |
1037 |
370 |
310 |
340 |
535 |
580 |
595 |
550 |
518 |
16-22 |
|
500 |
20 |
360 |
1127 |
392 |
332 |
362 |
535 |
580 |
645 |
600 |
568 |
20-22 |
|
600 |
24 |
445 |
1377 |
441 |
375 |
408 |
570 |
660 |
755 |
705 |
667 |
20-26 |
|
700 |
28 |
505 |
1496 |
460 |
400 |
430 |
750 |
550 |
860 |
810 |
772 |
24-26 |
|
800 |
32 |
560 |
1584 |
499 |
445 |
475 |
750 |
550 |
975 |
920 |
878 |
24-30 |
|
900 |
36 |
630 |
1676 |
520 |
460 |
490 |
750 |
550 |
1075 |
1020 |
978 |
24-30 |
|
1000 |
40 |
680 |
1760 |
600 |
530 |
565 |
900 |
750 |
1175 |
1120 |
1078 |
28-30 |
|
1200 |
48 |
795 |
2018 |
675 |
571 |
623 |
1000 |
925 |
1405 |
1340 |
1295 |
32-33 |
|
1400 |
56 |
900 |
2363 |
760 |
683 |
722 |
1000 |
925 |
1630 |
1560 |
1510 |
36-36 |
|
1600 |
64 |
1100 |
2723 |
860 |
770 |
815 |
1000 |
925 |
1830 |
1760 |
1710 |
40-36 |
|
1800 |
72 |
1124 |
2844 |
930 |
830 |
880 |
1100 |
980 |
20475 |
1970 |
1718 |
44-39 |
|
2000 |
80 |
1292 |
3127 |
1020 |
920 |
970 |
1100 |
980 |
2265 |
2180 |
2125 |
48-42 |
